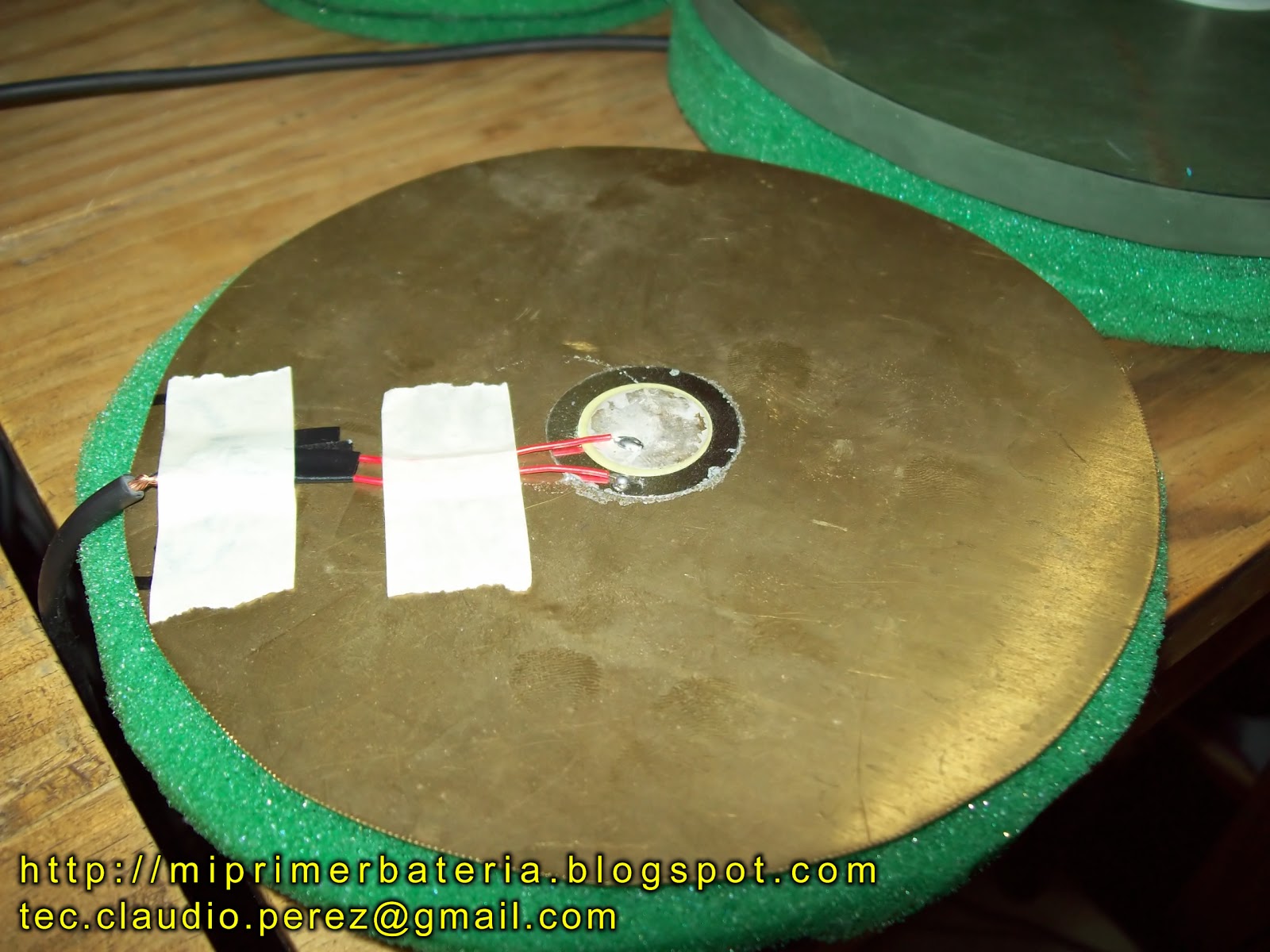

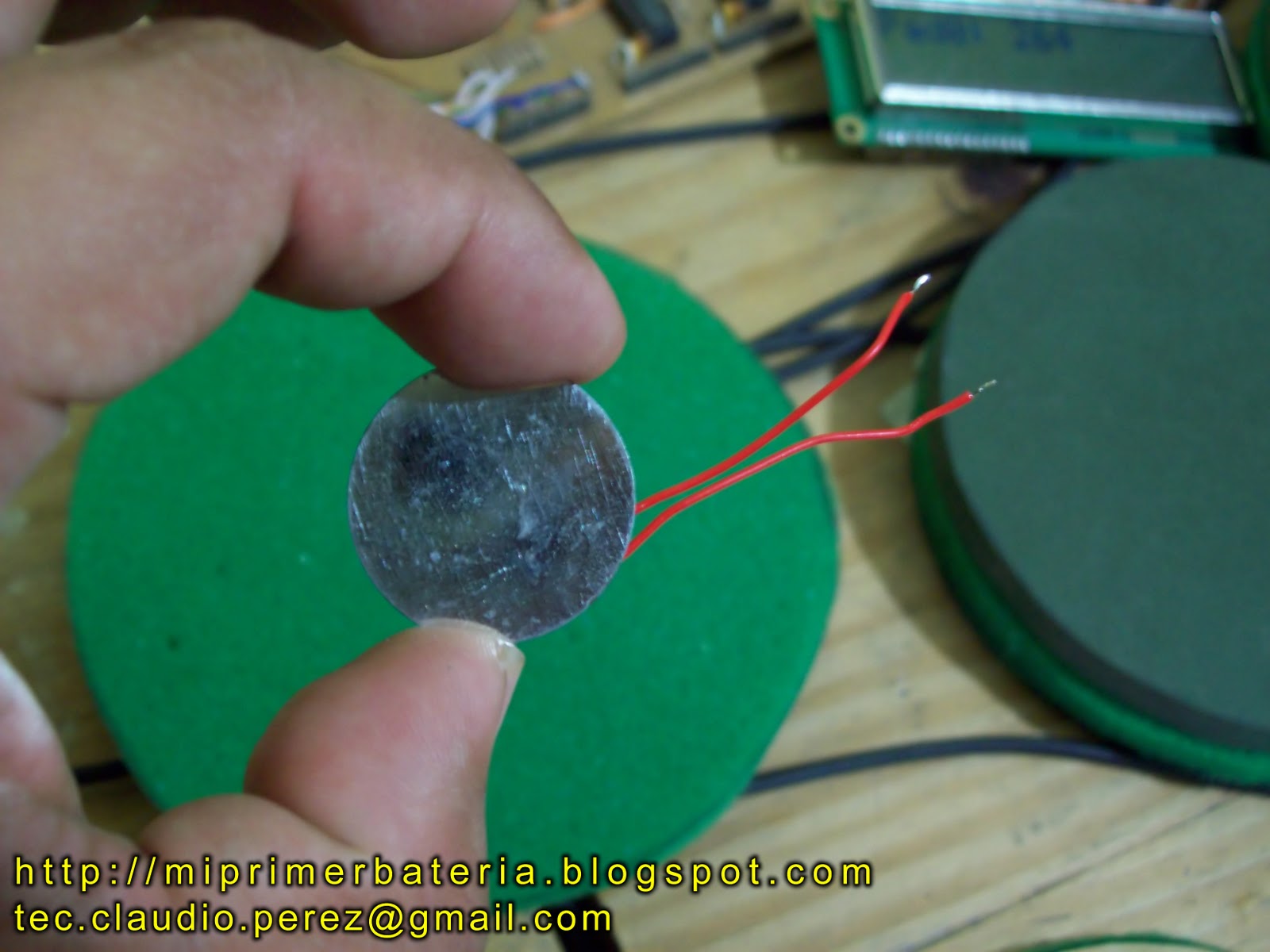

tec_claudio_perez Posted December 25, 2010 Report Share Posted December 25, 2010 (edited) Hola a todos, me llamo Claudio, y siempre quise tener una bateria, :tucum: pero por distintos motivos nunca pude comprarla. El costo de un instrumento como este puede ser muy grande sobre todo si uno pretende alguna marca o cierta calidad en el sonido. Sin olvidar el espacio con el que hay que contar para acomodar semejante dispositivo. Espacio que no tenia en alguno de los departamentos minusculos donde vivi. Asi que cansado de postergarlo, me decidi construirla ...yo mismo. La idea era armar algo parecido a la ALESIS USB Drum kit Pro... Es decir, en los pads se colocan sensores que detectan los golpes, estos se conectan a una interface, en la foto la ALESIS Trigger I/O y de ahi se envian las notas por MIDI a una notebook donde corre un software tipo sampler, que al recibir las notas reproduce el sonido. Mi intención era construir esta interface con un microcontrolador PIC y hacerlo por mucho menos dinero. Finalmente luego de casi un año de pruebas... pude hacer un prototipo que funciona...! Esta es una prueba de sonido del primer prototipo. link: Lo que suena es el preset "Led Big Kit" del "Addictive Drums-RetroPak VST", compuesto por: Kick: 26x14" Ludwig Vintage Snare: 14x6.5" Ludwig Suprah. 402 Hihat y Cymbals: Paiste 2002 El Kick es del drumkit que usaban los beatles, esta es la Ludwig Vintage. Esta es una prueba de la sensibilidad al golpe, al golpear suavemente la nota se reproduce con poco volumen. Al aumentar la presion del golpe aumenta el valor del byte de volumen enviado por MIDI, y suena mas fuerte. En la segunda parte, en 00:45 seg se ve que al golpear con la misma presion en diferentes lugares del pad, este es mas sensible cerca del centro y menos sensible hacia los bordes del pad. Esto es porque el piezo se encuentra al centro. link: Lo que suena es el tom mas chico Ludwig Vistalite de 14x12'' con el preset Led Big Kit del "Addictive Drums Retro Pak VST". Todavia tengo un problema, tiene mucha sensibilidad, el rango de volumen del midi es un numero de 0 a 127, siendo 127 el volumen mas fuerte. Mi problema es que con relativamente poca presion ya llego al maximo valor del convertidor AD.. esto creo que es porque conecté el piezo directamente a la entrada analógica del microcontrolador pic, creo que deberia intercalar un potenciómetro como divisor de voltaje para reducir o atenuar la señal que viene del pad. De esta forma con la misma presion llegaria menos señal a la entrada analógica. A propósito el programa del micro está escrito en lenguaje C, estoy usando el compilador PCWHD de CCS version 4.1. Este ultimo video lo subi a pedido de la gente de "http://www.argcompo.com/controladores-midi-y-sintetizadores/ezdrummer-edrum-monitor-interface-midi-casera-con-joystick-usb-t12433.0.html;new#new" Agrego un par de fotos del prototipo. La ventaja es que al ser digital, le pongo un par de auriculares a la notebook y listo, ya no molesto a mis vecinos... Los sensores para los pads Primero hay que usar sensores de vibración en cada cuerpo o pad de la batería. Vieron las tarjetas musicales chinas ? Esas que se abren y suena una cancioncita re fea ? Bueno, como parlantes se utiliza algo que se llama Buzzer piezoeléctrico. Los buzzer piezoelectricos los pueden conseguir en las casas de electrónica, cuanto mas grande mejor, mas sensible será el sensor. Sino hagan como yo que las saque de varias tarjetas musicales chinas (Me compré unas diez, ja ja). Si se desarma estos buzzers, adentro se encuentra el piezo. Un piezo es disco de material cerámico sobre otro metálico, que cuando recibe una señal eléctrica variable, se flexiona mecánicamente y se genera la vibración que produce el sonido. Pero también funcionan al revés. Si se flexiona mecánicamente el piezo, este genera una señal eléctrica muy pequeña (del orden de los 60mV), pero proporcional a la flexión producida. Esta característica se utiliza para detectar los golpes sobre el pad. Para amplificar mecánicamente la señal del mismo se agrega una chapa circular del tamaño del pad que estemos usando. En mi caso estoy usando dos tamaños de pads, uno grande de 20 cm de diámetro y otro chico de 14,5 cm de diámetro. En la foto siguiente se ve una chapa para pad chico sobre un pad grande. Sobre esta chapa se pega el sensor piezoeléctrico del lado metálico. Esto permite que capte mejor las vibraciones del pad, o sea aumenta la sensibilidad, si no lo ponen el pad solo detecta los golpes en una zona muy cercana al centro. Para pegar los piezos utilicé Poxipol, ese que viene con dos pomitos que se mezclan. Luego se suelda un cable mallado al sensor. Esto es muy importante porque como la señal es muy pequeña si el cable no es mallado se puede inducir ruido eléctrico que hace que se dispare solo. La malla va soldada a la parte metálica y el cable central a la parte cerámica. Aqui hay que hacer una aclaración Al principio soldaba directamente el cable mallado al piezo, pero resulta que el cable mallado no es muy flexible y cualquier movimiento se traduce en flexion sobre la soldadura, como el material cerámico es muy frágil se quebraba y se desprendia parte del disco cerámico. En estas fotos se puede apreciar el problema... Por esta razón dejé los cables originales que son mas flexibles y no transladan esfuerzo mecánico a la soldadura, luego a estos cables les soldé recien el cable mallado. De hecho esta es una falla muy comun de las baterias para PlayStation o XBox360 que se usan para jugar al RockBand. Luego aislé con cinta las soldaduras y para inmovilizar un poco mas el cable lo pegué a la chapa con cinta de enmascarar, esa que usan los pintores (En las ultimas versiones los pego con esa pistola que calienta barritas plasticas, para inmovilizarlos mejor) Luego la chapa con el disco cerámico hacia abajo se pone entre dos capas de goma espuma, esas que venden en las librerias, de mas o menos 1 cm de espesor, creo que viene en un rectangulo de 60 x 40 cm. Sobre esto le puse una especie de goma eva que es bastante flexible también de casi 1 cm de grosor. Todo este conjunto va pegado con adhesivo de contacto Poxi-ran, para que no se separen al golpearlos. Todo este enfoque salio a razón de un video en youtube donde mostraban un verdadero Pad Alesis DM10 que internamente usa los Medelli, desarmado parte por parte. Este es el video link: Por el momento cada pad lleva un solo sensor, aunque la idea es que tenga dos para hacerlos dual zone, es decir un sonido al golpear el pad y otro al golpear el borde del mismo. Mientras tanto usé una sola ficha estéreo para dos pads. También estoy usando plugs y jacks stereo miniatura, pero seguro luego serán mas grandes comunmente usados en los equipos de audio profesional. Bueno hasta aqui los detalles de los pads.. Toda esta info está sacada de un blog que armé donde voy subiendo todo lo relacionado a este proyecto. Lo ultimo que subi fue un tutorial de "Midi desde 0..." , y los diagramas esquemáticos del circuito. Cuando le agregue los botones y un menu de configuración subo el programa del PIC, por el momento no está muy usable.. Para mas información vean http://miprimerbateria.blogspot.com Si les gustó este proyecto y quieren enterarse de los avances, les recomiendo que me envien un mail a [email protected]. De esta forma los agrego a una lista de seguidores que estoy armando, y cada vez que agregue al Blog les envio un pequeño mensaje. Por favor si saben de alguien al que le gustaria tocar la bateria con pocos recursos no duden en compartir este proyecto. :orquesta: Tambien estoy en Facebook, para seguirme y estar al tanto de los avances hagan CLICK ACA Saludos a todos, me voy a mejorar y a seguir tocando mi primer bateria... ja ja Claudio J. Pérez [email protected] Jujuy-Argentina Edited December 25, 2010 by tec_claudio_perez Link to comment Share on other sites More sharing options...
todeswalzer Posted December 25, 2010 Report Share Posted December 25, 2010 increíble weon Link to comment Share on other sites More sharing options...
supernova17 Posted December 25, 2010 Report Share Posted December 25, 2010 que bkn! Link to comment Share on other sites More sharing options...
AlEjO_ Posted December 30, 2010 Report Share Posted December 30, 2010 sencillamente espectacular!...la cagaste! Link to comment Share on other sites More sharing options...
Fknacho Posted January 1, 2011 Report Share Posted January 1, 2011 woooo la wea alucinante :3 vale wn nunca esta de mas Link to comment Share on other sites More sharing options...
likantrometal Posted January 2, 2011 Report Share Posted January 2, 2011 la cagó Link to comment Share on other sites More sharing options...
nico1c Posted January 4, 2011 Report Share Posted January 4, 2011 Compa te cuento yo estoi tratando de hacer lo mismo he buscado bastante por internet! Mira yo no tengo experiencia en electronica ni nada de eso pero estoi muy interesado, y me gustaria saber si tu me puedes ayudar a construirla por fa compa!! espero tu respuesta ! si quieres comunicate con migo por msn [email protected] Link to comment Share on other sites More sharing options...
Andrew_heh Posted January 6, 2011 Report Share Posted January 6, 2011 wenas para mi en primer lugar esta super duper :) bueno tu post, te pasaste y la otra cosa es que realmente la JODISTE!!!, medio post con todo corazón xD!, con todo detalles esta escrito y con foto y todo. Sin duda ha sido el post mas largo para solamente describir como hacer una bateria :banana: :banana: . Me caigo che! Saludos :banana: :banana: :banana: Link to comment Share on other sites More sharing options...
Riotkids69 Posted January 8, 2011 Report Share Posted January 8, 2011 compadre te kedoo filete.. esta re wena la ideaa! Link to comment Share on other sites More sharing options...
Diegoexe Posted January 26, 2011 Report Share Posted January 26, 2011 Impresionante.... Link to comment Share on other sites More sharing options...
